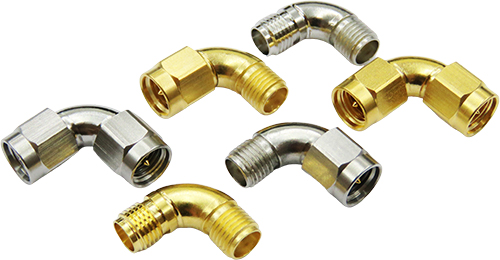

「高性能(ラディアスタイプ)同軸SMAアダプタ」のご紹介
直角に曲げた場合でも中心コンタクトを一体にすることにより優れたVSWRを実現
今回は、高性能(ラディアスタイプ)同軸SMAアダプタをご紹介させて頂きます。
通常のライトアングルタイプは、直角に曲げる為、中心コンタクトが二つ構造になっています。
しかし、湾曲させて曲げることにより、中心コンタクトを一体にすることが可能になります。このことにより、より優れたVSWRを実現しています。
また、限られたスペースにおける配線が簡単になります。
◆ 主な用途
1.高周波計測用 2.各種通信機器、計測器の内部配線などに◆ 主な仕様
- ・インピーダンス ：
- 50オーム
- ・周波数 ：
- DC-18GHｚ
- ・挿入損失 ：
- 0.2 dB max.
- ・材質 ：
- ステンレスパッシベート or ステンレス金めっき
- ・VSWR ：
-

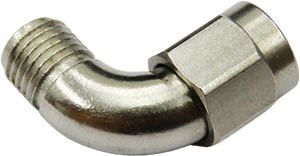

- SMA(プラグ) to SMA(ジャック) : 1.2max. (品番 : 101-R045/188)

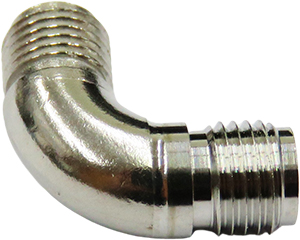

- SMA(ジャック) to SMA(ジャック) : 1.25max. (品番 : 101-R046/188)

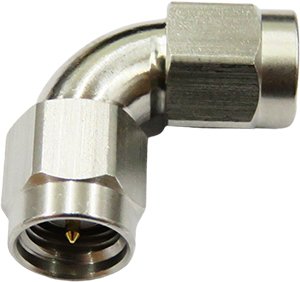

- SMA(プラグ) to SMA(プラグ ) : 1.25max. (品番 : 101-R047/188)
「製品仕様」ダウンロード
下記より製品の仕様データをダウンロードいただけます。
