最大 500×500mm の領域に印字可能！包装資材の加工にも対応する
CO2レーザーマーカーSmartLase Cシリーズ
世界有数の飲料・食品メーカーにおいて多数の採用実績を誇る、
マーケム・イマージュの CO2レーザーマーカーSmartLase C シリーズ
厚紙包装から極薄／多層フィルム、PET容器、PE／PP、ビン、紙ラベル、木材などの幅広い素材に、高品位・高速のマーキングが可能です。特許取得済みの革新的なレーザーテクノロジー【SmartLase Code Technology】によって、高速なドットマトリクスレーザーでありながらスクライビングレーザーに負けない美しいマーキングを実現します。

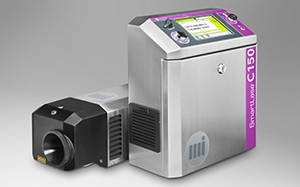

SmartLase C150

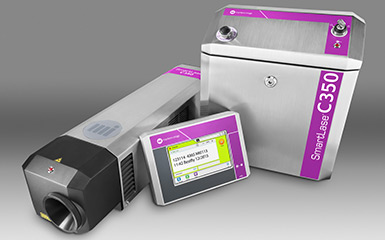

SmartLase C350
SmartLase Cシリーズの主な特長
さらに…
- 最大10万個／時の
高速マーキング※環境、設定によって異なります
- 最高99.9％の稼働率
を実現、ラインへの
組込みも容易
- スキャンヘッド
モジュールの交換作業は
わずか10分未満
- IP55防塵防滴レベル
準拠のレーザーヘッド
- 工場エア不要で45℃
までの環境で使用可能

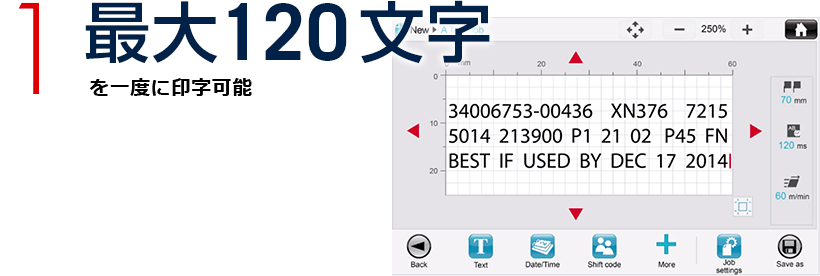

- 操作の容易な7インチ
タッチスクリーン
- 従来に比べ、
レーザー寿命を
30％向上
- スクライビングや
スコアリングなど、
素材の加工も可能
- 照準用ダイオードと
オプションのレーザー
出力測定センサーによる
正確なマーキング
印字例

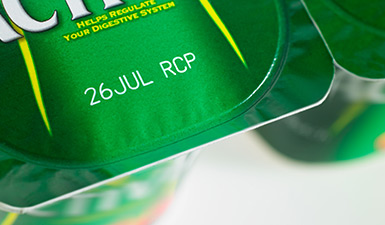

多層フィルム

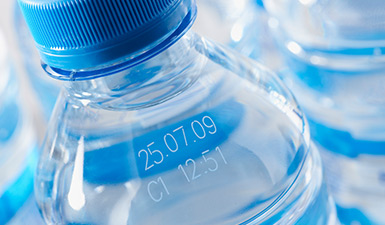

ペットボトル

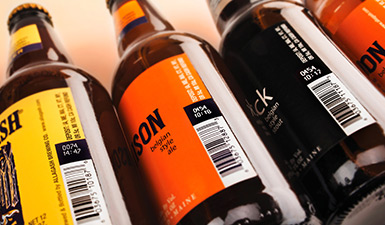

紙ラベル

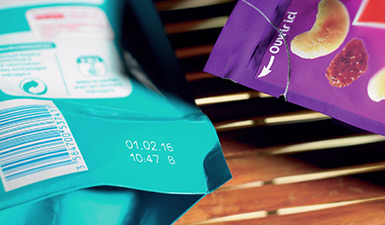

フレキシブル包装資材のスコアリング加工
幅広い業界のニーズに対応するSmartLase Cシリーズ
食品業界フレキシブル包装や厚紙資材に最適なモデル
- 厚紙資材が使用される冷凍食品、菓子などの乾燥食品などの包装に
理想的な高速・高品質のマーキング
- ビン用の紙ラベル等のマーキングもサポート
- BOPPフィルムなどのフレキシブル包装資材では、マーキングと同時にスコアリング加工も可能
食品業界向け製品ラインナップ
| モデル | 出力 | レーザー波長 | 主な対応アプリケーション |
| SmartLase C150 | 10W | 10.6 µm |
食品カートン（菓子類の箱などの厚紙包装）
飲料紙ラベル |
SmartLase C150/
C350 HD | 30W | 10.6 µm |
食品カートン（菓子類の箱などの厚紙包装）
飲料紙ラベル、ガラスビンなど
- C150よりも高速、ワイドエリアのマーキングが可能
- C350 HDは最大500mm x 500mmのマーキングエリアに対応。
スティックパックやヨーグルトカップなどのマルチラインアプリケーションに理想的
|
SmartLase C150 L/
C350 LHD | 30W | 10.2 µm |
食品フレキシブル包装（BOPPフィルム）、ラミネート素材など
- 25µmまでの極薄フィルムに対応
- マーキングと同時にスコアリング加工を行うことも可能
- C350 LHDは最大500mm x 500mmのマーキングエリアに対応。
スティックパックやヨーグルトカップなどのマルチラインアプリケーションに理想的
|

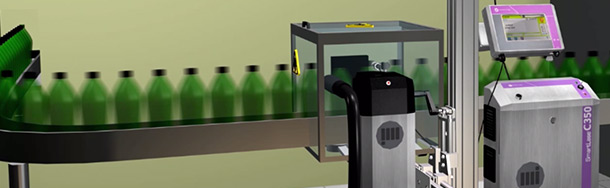

BOU（ビーム誘導管）搭載例
飲料業界PET素材に特化したモデル
- 軽量で薄いPETボトルであっても貫通してしまうリスクが大幅に低減
- BOU（ビーム誘導管）オプションにより、
複雑な飲料充填装置へも容易に組み込み可能
飲料業界向け製品ラインナップ
| モデル | 出力 | レーザー波長 | 主な対応アプリケーション |
| SmartLase C150 S | 10W | 9.3 µm |
飲料PETボトル |
| SmartLase C350 S | 30W | 9.3 µm |
飲料PETボトル
- C150Sよりも高速、ワイドエリアのマーキングが可能
|

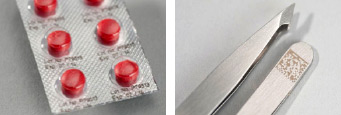

化粧品・トイレタリー、製薬業界でも広く利用可能
- 医薬品のパッケージ（プラスチック、アルミホイル類）
- 化粧品のキャップ、容器（プラスチック、ステンレス、アルミ類）
- 洗剤容器、洗面用具（プラスチック、ステンレス、アルミ類）など
SmartLase Cシリーズのレンズ仕様
| レンズサイズ（マーキング領域） | 焦点距離 |
|---|
| 100 X 100 mm | （標準） | 140 mm |
| 55 X 55 mm | | 80 mm |
| 70 X 70 mm | | 100 mm |
| 120 X 120 mm | | 175 mm |
| レンズサイズ（マーキング領域） | 焦点距離 |
|---|
| 155 X 155 mm | | 220 mm |
| 205 X 205 mm | | 290 mm |
| 500 X 500 mm | （HDモデル） | 435 mm |
全てのレーザーヘッドに照準用ダイオードを標準装備
金属、硬質プラスチックに高コントラストのコーディングが可能
ファイバーレーザーマーカーSmartLase F200
CO2レーザーマーカーSmartLase Cシリーズを補完するソリューションとして設計されたファイバーレーザーマーカー【SmartLase F200】は、食品や化粧品業界などで使用されている硬質プラスチック（PP / PE）や缶などの金属素材に、高品質・コントラストの消えないマーキングが可能。製品の長期的なトレーサビリティを実現します。
- 最大120m ⁄ 分、1,000文字 ⁄ 秒の高速マーキングをサポート*
- ラインへの容易な組込みを実現するコンパクトな460 mm印字ヘッド
- 100,000時間の長寿命レーザー源
- 工場エア不要で35℃までの環境で使用可能
- さまざまなアプリケーションのニーズに対応する豊富なレンズオプション
*環境、設定によって異なります
SmartLase F200の印字例

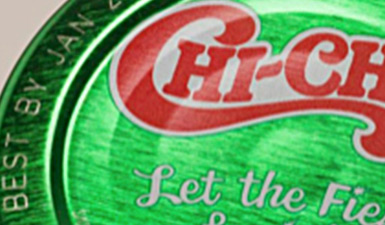

食品の金属製キャップ

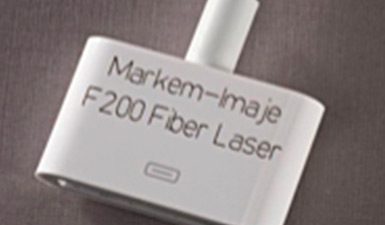

硬質プラスチック製 接続プラグ（PP）

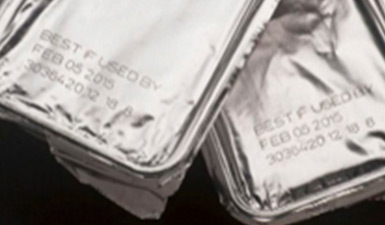

食品包装用アルミ箔

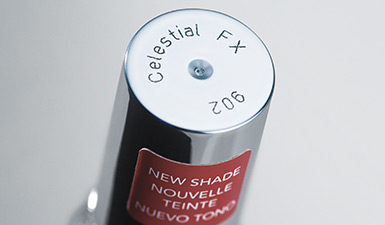

硬質プラスチック製 化粧品容器（PP）
ファイバーレーザーマーカー SmartLase F200の主な仕様
| モデル | 出力 | レーザー波長 | 主な対応アプリケーション |
| SmartLase F200 | 20W | 1.06 µm |
缶などの金属、硬質プラスチック類に、
高品質・高コントラストの消えないマーキングが可能 |
レンズ仕様
| レンズサイズ（マーキング領域） | 焦点距離 |
|---|
| 100 X 100 mm | （標準） | 162 mm |
| 55 X 55 mm | | 100 mm |
| 160 X 160 mm | | 254 mm |
| レンズサイズ（マーキング領域） | 焦点距離 |
|---|
| 155 X 155 mm | | 220 mm |
| 242 X 242 mm | | 346 mm |
| 560 X 560 mm | | 889 mm |
全てのレーザーヘッドに照準用ダイオードを標準装備
