エンコーダソリューション

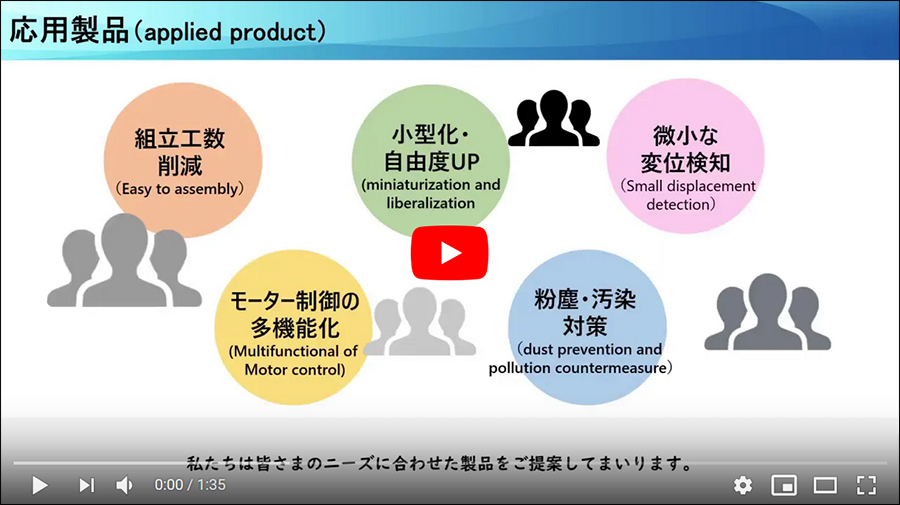

コーデンシのエンコーダについてのご紹介動画です。

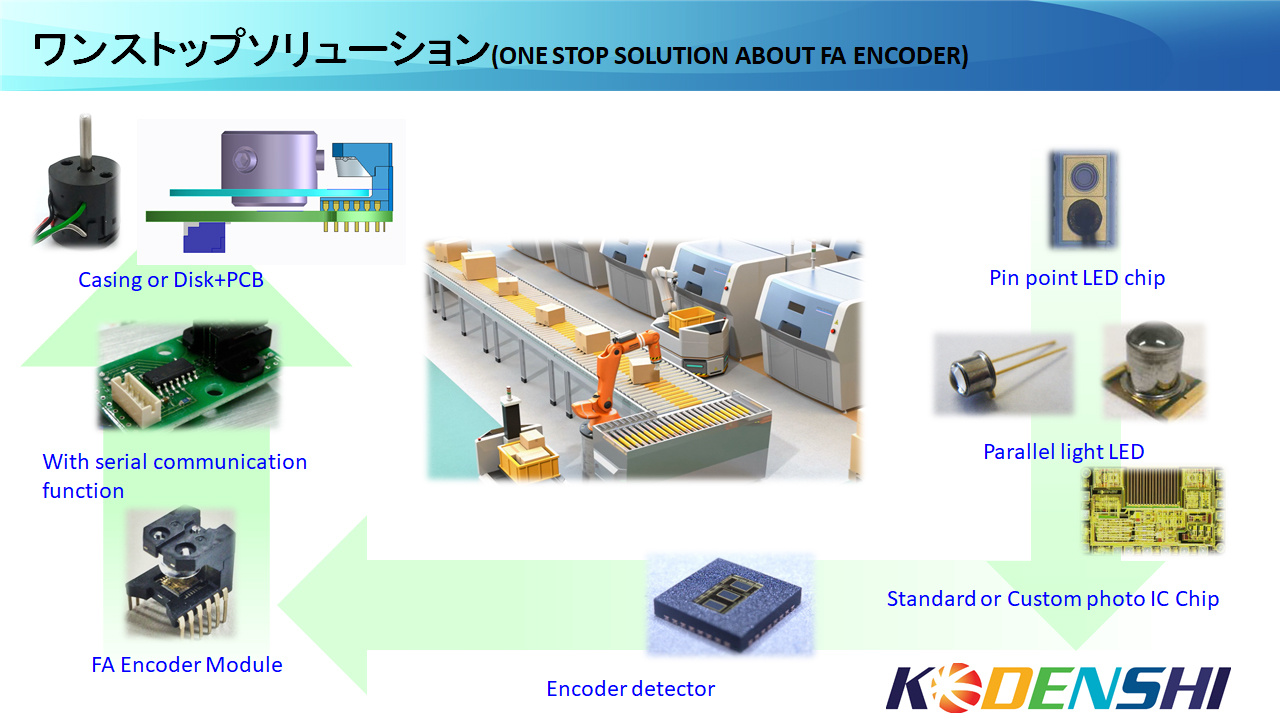

点光源LEDや受光ICの生産から、パッケージ、モジュールの生産までのワンストップソリューション、そして各種エンコーダについてご紹介いたします。

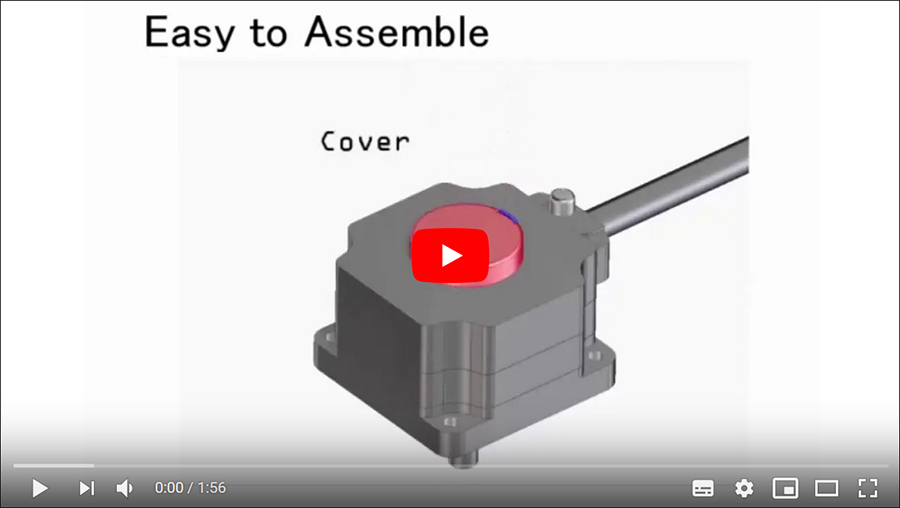

反射型エンコーダモジュールのご紹介動画です。
エンコーダの動作に必要な、PCB、Diskといった部品をセットにしたモジュール製品です。
  • インクリメンタルエンコーダのA,B,ch出力タイプ
  • 外形サイズ、5×3.9×1.6㎜
反射型のため取り付けが容易、そしてコンパクトで高分解能の性能を達成しております。ご覧ください。
反射型エンコーダモジュール
エンコーダの動作に必要なディスク、ハブといった部品をセットにしたモジュール製品です。
反射型エンコーダを用いているため、コンパクトで勝つ高性能です。
ジグでモーターシャフトに取り付けることですぐにエンコーダとして動作させることが可能です。
(動画参照)

光学式反射型Encoderを用いたModule
  • 外径Size:φ30×6.5㎜ 小型薄型形状
  • φ8 Shaftに取付可能
  • Disk+Hub内蔵
  • 2ch デジタル インクリメンタル出力方式
  • カウント数 512、1024CPR
2ch反射型エンコーダ
  • インクリメンタルエンコーダのA,Bch出力タイプ
  • 反射型のため取り付けが容易
  • 内蔵のIC、点光源LED、それぞれの特性に合わせた光学設計
  • 分解能 150,180,300,360,LPI デジタル出力
  • 外形サイズ 5×3.9×1.6㎜
小型、薄型に特化したエンコーダです。
2ch/3ch 透過エンコーダ

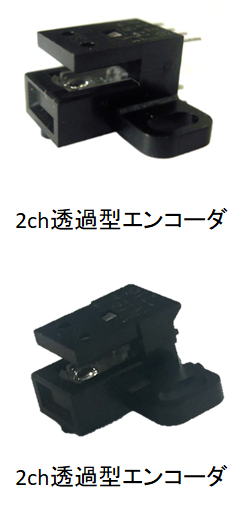

2ch透過型エンコーダ
  • インクリメンタルエンコーダです。
  • 分解能18LPI~1200LPI 幅広くラインナップしています。
  • 内製点光源LED、内製フォトICにより、最適にマッチングされた光学系を有し、高い耐環境性を持ちます。
3ch透過型エンコーダ
  • インクリメンタルエンコーダです。
  • 分解能150LPI、300LPI、360LPIです。
  • 回転数、原点を検出するための信号を持つ3chエンコーダです。
サーボモータ用FAエンコーダ
  • インクリメンタルエンコーダ です。
  • 分解能1250CPR,2500CPR,5000CPRです。
  • サーボモータの動作に必要な6chの出力(A,B,Z,U,V,W)が可能です。

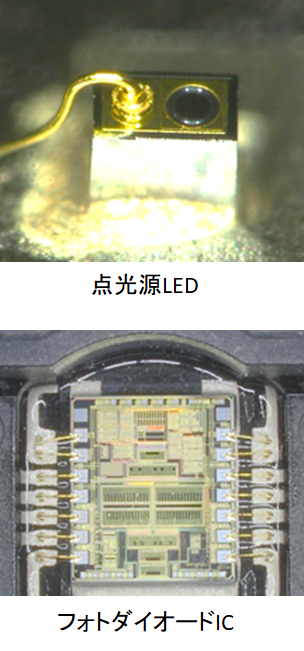

点光源LED/フォトダイオード・フォトIC
点光源LED
光学設計に有利な点光源LEDです。
発光点を絞っているため、精度の高い平行光などの設計が容易です。
発光径はφ50um、φ80um、φ100um、φ180um
をラインナップしています。

フォトダイオード・フォトIC
光学式エンコーダに必要なフォトダイオードとその周辺回路 を1chip化し、chip内部で信号処理することで低ノイズ、小型化が可能です。
自社製品やカスタム製品を開発することで、アブソリュートエンコーダ、インクリメンタルエンコーダに必要な回路ノウハウを蓄積しております。
より高品質な製品を目指し、日夜努力しております。

お問い合わせ
